Основное содержание работы

2. Показано, что процесс электрохимического окрашивания АОП в растворах солей металлов подчиняется закономерностям катодного внедрения, а анодное растворение красящего катиона из АОП лимитируется стадией твердофазной диффузии. Рассчитанные коэффициенты диффузии красящих катионов имеют порядок.

3. Установлено, что процесс электрохимического окрашивания АОП сопровождается изменением температуры AT приэлектродного слоя, зависимость ДТ от потенциала носит колебательный, автоволновой характер.

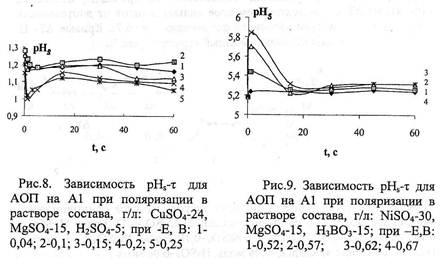

4. Найдено, что pH приэлектродного слоя в электролитах окрашивания на оксидированном А1 электроде зависит от состава электролита и потенциала окрашивания. При этом зависимость pH носит колебательный, автоволновой характер, что указывает на протекание в слое оксида окислительно-восстановительных процессов, определяющих окраску АОП.

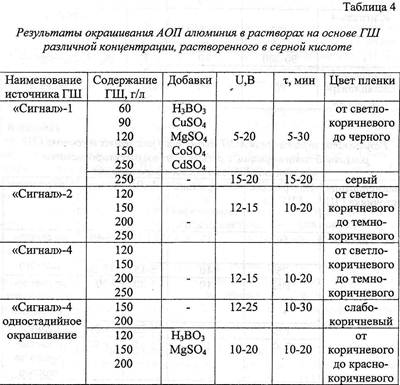

5. Установлено, что частичная замена компонентов растворов электрохимического окрашивания на гальваношламы позволяет получить светостойкие, коррозионно-стойкие покрытия, обладающие декоративным внешним видом. Отработаны технологические параметры получения таких покрытий: концентрация ГШ, напряжение и время окрашивания. Доказано, что качественные цветные покрытия можно получить и из растворов, содержащих только гальваношламы.

6. Установлено, что увеличение напряжения, концентрации ГШ и времени окрашивания до некоторой величины (которая определяется остальными параметрами) способствует увеличению интенсивности окраски АОП.

7. Показана возможность и разработаны режимы формирования окрашенных анодных покрытий на алюминии и его сплавах в растворах ГШ непосредственно в процессе "анодирования" током переменной полярности. Введение в раствор ГШ добавки п-толуолсульфокислоты (1г/л) позволяет получить покрытия глубокого черного цвета.
