Адсорбция и образование зародышей конденсированной фазы

В процессе дальнейшего осаждения атомов происходит рост образовавшихся зародышей. Присоединение атомов к зародышам осуществляется двумя способами:

1). непосредственный захват атомов из газовой фазы. Данный перенос является неопределяющим на начальных стадиях осаждения, когда размер зародыша мал. Он доминирует на поздних стадиях роста островковой пленки. Доля атомов, присоединяемых к зародышу таким путем,

б =(NзSr)-1,

где Sr~рR23 –средняя площадь отдельного зародыша; R3 – радиус зародыша; N-плотность зародышей.

Осажденные на поверхности атомы в условиях проявления сильной связи их с поверхностью формируют купол частицы, определяют ее внешнюю форму (сферическую, эллипсовидную, пирамидальную или какую то другую).

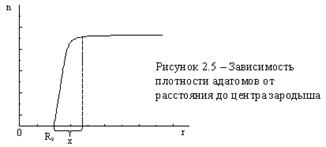

2). Захват зародышем диффундирующих по поверхности подложки адсорбированных атомов. Зародыши являются стоком диффундирующих атомов. Вокруг зародыша образуется зона с градиентом плотности адсорбированных атомов (рисунок 2.5), который и определяет направление и плотность потока диффузии. Ширина градиентной зоны соизмерима с длиной диффузионного пробега адатомов металла.

Для характеристики процесса осаждения вводят в рассмотрение зону захвата зародыша А(t,Rз) – эффективный участок площади поверхности, при попадании на который атом неизбежно конденсируется, т.е. захватывается зародышем. С учетом возможности одновременного роста зародышей по двум рассмотренным выше механизмам эффективная площадь зоны захвата приближенно может быть оценена с помощью выражения

.

Для характеристики кинетики процесса осаждения атомов вводят коэффициент конденсации. Различают:

- мгновенный коэффициент конденсации:

; ; ,

где - плотность потока атомов, присоединенных к растущим зародышам в данный момент времени за дифференциально малый его промежуток; - плотность потока атомов, реиспаренных в газовую фазу с поверхности;

-интегральный коэффициент конденсации

,

где N, Nк – число атомов, поступивших на поверхность и претерпевших конденсацию на поверхности в течение времени t соответственно.

В общем случае значение зависит от плотности зародышей и средней площади их зоны захвата:

,

где –коэффициент, который учитывает перекрытие зон захвата.

Как правило, на поверхности неорганических материалов зародыши образуются мгновенно, и их плотность в процессе роста меняется незначительно. При осаждении же на поверхность полимерных материалов вследствие подвижности адсорбционно-активных групп в поверхностном слое полимера плотность зародышей, как правило, возрастает в процессе осаждения. Характер изменения плотности зародышей в процессе вакуумной металлизации полимеров сказывается на зависимости коэффициента конденсации от температуры поверхности подложки. Отметим, что для неорганических материалов коэффициент конденсации при нагревании подложки монотонно уменьшается вследствие возрастания вероятности реиспарения адатомов.

При осаждении атомов металла на поверхности неполярных полимеров при T>Tс (Tс–температура стеклования полимера) вследствие сегментальной подвижности макромолекул на поверхности возрастает плотность активных центров, имеющих высокий потенциал взаимодействия и способных выполнять роль стоков адсорбированных атомов. Как следствие этого, при нагревании полимера имеет место возрастание коэффициента конденсации. При Т>Тmax преобладающим становится процесс термической активации процесса реиспарения, и в результате наблюдается снижение К. При достаточно высокой температуре полимера, когда происходит его плавление (Т > Тпл), резко возрастает адсорбционная активность поверхности, имеет место диффузия адатомов в объем подложки и наблюдается повышение коэффициента конденсации.
