Характеристика золотосодержащего сырья и методы его переработки

Рефераты по химии / Переработка золотосодержащего сырья / Характеристика золотосодержащего сырья и методы его переработки
Страница 4

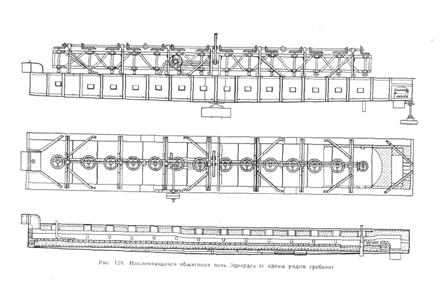

В некоторых случаях печи Эдвардса имеют специальные при­способления для изменения угла наклона печи, что позволяет регулировать скорость прохождения материала через печь при изменении вещественного состава обжигаемого концентрата. На предприятиях небольшой производительности (до 7—10 т кон­центрата в сутки) используют печи с одним рядом гребков; при более высокой производительности (10—50 т/сутки) устанавли­вают печи с двумя рядами гребков.

Широкому распространению печей Эдвардса способствуют следующие их достоинства:

1) минимальный пылеунос при обжиге концентратов, не пре­вышающий 0,5—1,0% от массы загружаемого материала. Низ­кий пылеунос позволяет работать без сложных пылеулавливающих систем. На большинстве золотоизвлекательных фабрик, приме­няющих подовый обжиг, газы очищают от пыли в циклонах или пылевых камерах;

2) относительная дешевизна, простота по конструкции и легкость в обслуживании. Обычные ремонтные операции в печи, такие как замена гребков и гребкодержателей, осуществляются снаружи печи без ее разгрузки и охлаждения. Каждую печь обслуживает один оператор;

3) возможность работы в широком диапазоне температур и обжига концентратов с различной гранулометрической характеристикой и различным химическим составом.

Однако наряду с достоинствами печи Эдвардса, как и всякие печи подового типа, имеют серьезные недостатки, главные из которых следующие:

1) относительно невысокая удельная производительность при­мерно 0,25 m/(м2- сутки);

2) неравномерное распределение температуры по массе об­жигаемого материала;

3) трудность регулирования температурного и кислородного режимов.

Эти недостатки подового обжига послужили толчком к раз­работке значительно более прогрессивного способа обжига — обжига в кипящем слое. В настоящее время обжиг в кипящем слое применяют на золотоизвлекательных предприятиях Канады, США и других стран. На рис. приведена схема установки для обжига в кипящем слое флотационного концентрата на руд­нике Диккенсон Майнз (Канада). Печь кипящего слоя представляет собой вертикальный стальной цилиндр диаметром 2,5 м и высотой 5,5 м, футерованный огнеупорным кирпичом. Подина f печи площадью 3,14 м2 изготовлена из огнеупорного бетона. В подине расположено 116 сопел, через которые подается воздух от турбокомпрессора. Концентрат непрерывно поступает в печь и виде пульпы с помощью насоса. Попадая в печь, частицы кон­центрата приводятся в непрерывное движение восходящими по-

токами воздуха. Высота кипящего слоя составляет примерно 1,2 м. Температура в печи 700" С. Огарок разгружается непре­рывно через специальную разгрузочную трубу, расположенную на уровне кипящего слоя на стороне, противоположной загрузке. По выходе из печи огарок попадает в ванну с водой, где охла­ждается. Обжиговые газы очищают от пыли в трех последова­тельно расположенных циклонах, после чего через дымовую трубу выбрасывают в атмосферу. Пыль из циклонов разгружается в ванны, наполненные водой. Пульпу, состоящую из огарка и пыли, сгущают и направляют на планирование.

Дальнейшим усовершенствованием технологии обжига зо­лото-мышьяковых концентратов в кипящем слое является про­ведение его в две стадии. Двухстадиальный обжиг можно осу­ществлять в двух сообщающихся камерах печи или отдельных печах.

На первой стадии при ограниченном количестве воздуха из концентрата отгоняют мышьяк в виде Аs2О3. Вторая стадия, проводимая при избытке воздуха, служит для окисления суль­фидной серы. На рис. изображена схема установки для двух­стадиального обжига в кипящем слое на руднике Кэмпбелл (Канада). Флотационный концентрат в виде пульпы с содержа­нием твердого 70—80'% поступает на первую стадию обжига. Огарок первой стадии через разгрузочную трубу направляется на вторую стадию. Для лучшего перетекания материала в разгру­зочной трубе установлено сопло для подачи сжатого воздуха. Газ из печи первой стадии поступает в промежуточный циклон и далее в надслоевое пространство печи второй стадии. Пыль из циклона вместе с огарком направляют на вторую стадию. Газ, выходящий из печи второй стадии, поступает в две параллельные нити циклонов (по три циклона в каждой) и через дымовую трубу выбрасывается в атмосферу. Огарок и пыль из циклонов II стадии охлаждают водой в специальной ванне и направляют на цианирование.

Страницы: 1 2 3 4 5 6 7

Информация о химии

Пригожин (Prigogine), Илья

Бельгийский химик Илья Пригожин родился в Москве в канун русской революции. У его родителей – инженера-химика Романа Пригожина и музыканта Юлии (Вишман) Пригожиной – был еще один сын. Благодаря стараниям матери Илья с ...

Физическая химия

Физи́ческая хи́мия — наука об общих законах физики и химии. Исследует химические явления с помощью теоретических и экспериментальных методов химии и физики. Начало физической химии было положено в середине XVIII в ...

Лаплас (de Laplace), Пьер Симон де

Французский астроном, математик и физик Пьер Симон де Лаплас родился в Бомон-ан-Ож, Нормандия. Учился в школе бенедиктинцев, из которой вышел, однако, убеждённым атеистом. В 1766 г. Лаплас приехал в Париж, где Ж. Д'Аламбер через п ...
